红外热成像系统
本方案SR60红外监控系统，采用目前先进的被动红外热成像技术，结合计算机处理技术和自动控制技术，保证了日夜监视，零照度下清晰成像，超温报警，为煤矿煤堆仓库日夜全天候安全防戒提供了可靠的手段。实现对煤堆全方位实时监控，全屏温度搜索，超温报警、温差报警。
应用行业：
火电、煤化工、冶金、煤炭转运站、港口仓储等以煤为原料的行业
系统特点
1、 日夜全天候监视
24小时不间断监视，实现对煤堆全方位全天候实时监控。
2、可靠报警
通过红外热像仪可对室内、室外煤堆进行有效的温度报警，即实现任意设定报警温度值，高于温度值可自动报警并显示报警色。
系统组成：
|
序号 |
设备名称 |
数量 |
说明 |
|
1 |
红外热成像仪 |
1 |
配红外专用镜头 |
|
2 |
云台 |
1 |
智能变速一体化高速云台 |
|
3 |
护罩 |
1 |
双孔护罩 |
|
4 |
锗窗口 |
1 |
红外锗窗口 |
|
5 |
数字硬盘录像机 |
1 |
实时视频录像 |
|
6 |
专用软件 |
1 |
系统控制软件 |
|
7 |
硬盘 |
1 |
硬盘录像机专用硬盘，录像存储 |
工作原理：（见已做样本）

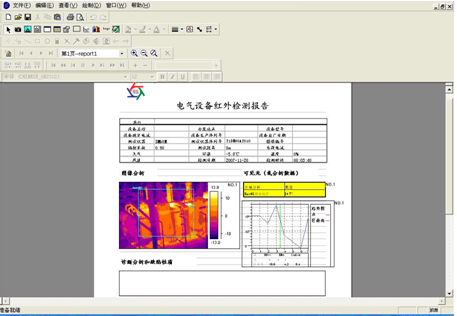

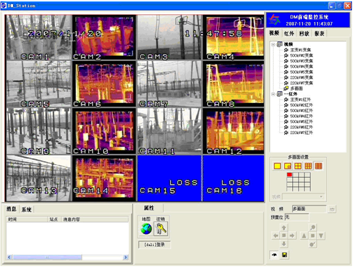

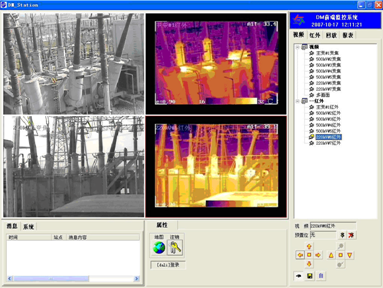

软件界面图：
系统参数指标：
|
项目 |
技术参数 |
|
||
|
探测器性能 |
探测器类型 |
非制冷焦平面微热型 |
|
|
|
像素 |
160×120 |
|
||
|
图像性能 |
视场角/最小焦距 |
18°×13°/0.3m |
|
|
|
空间分辨率 |
1.9mrad |
|
||
|
热灵敏度 |
≤0.1℃@30℃ |
|
||
|
帧频 |
50/60Hz |
|
||
|
波长范围 |
8-14um |
|
||
|
测量 |
测温范围 |
-20℃- +350℃，可扩展到+600℃ |
|
|
|
精度 |
±2℃或±2%（读数范围），取大值 |
|
||
|
测温校正 |
自动/手动 |
|
||
|
测量模式 |
实时4个可移动点，3个可移动区域（最高温、最低温捕捉、平均温度测量），线测温，等温分析，温差测量，温度报警（颜色） |
|
||
|
图像存储 |
原始图像采集 |
后端手动采集单帧原始数据图像，采集的数据图像可分析、可测温 |
|
|
|
图像存储 |
MPEG-4实时连续图像记录 |
|
||
|
单幅拍照保存，BMP格式 |
|
|||
|
护罩
|
构造 |
铝合金 |
|
|
|
加热器 |
有 |
|
||
|
风扇 |
有 |
|
||
|
遮阳罩 |
有 |
|
||
|
保护窗口锗片 |
单晶锗，表面镀金刚膜64×4 |
|
||
|
电源系统 |
外接电源 |
AC 24V，三组（DM60-S、云台及云台加热器） |
||
|
功耗 |
<35w（标称）；<70w（防护罩加热器工作）；<100w（云台加热器工作） |
|||
|
环境参数 |
工作温度 |
-40℃-+50℃ |
||
|
湿度 |
IP66 |
|||
|
接口 |
电源接口 |
AC 24V |
||
|
视频输出 |
有，PAL/NTSC |
|||
|
串口 |
RS485 |
|||
|
网口 |
RJ-45以太网连接，用于MPEG4数字视频、数据传输，仪器操控等 |
|||
