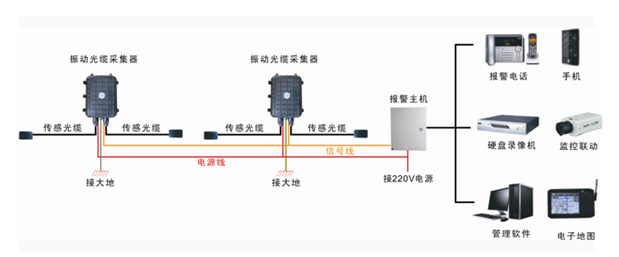

系统结构：

    光缆振动传感报警系统由报警主机、开光量型振动光缆采集器、振动传感光缆、振动传感光缆终端盒这四大部分组成。其中，报警主机位于监控室内，开关量型振动光缆采集器、振动传感光缆、振动传感光缆终端盒安装于室外。

原理：

    当光缆传感器受到外界振动影响时，光缆中传输光的部分特性就会改变，通过配置特殊的感测设备，经过信号采集与分析，就能检测光的特性（即衰减、相位、波长、极化、模场分布和传播时间）变化。光的特性变化通过报警控制器的特殊算法和分析处理，区分第三方入侵行为与正常干扰，实现报警及定位功能。

    本系统主要基于“光缆干涉仪”原理。为了检测微弱振动，采用两芯单模光缆构成平衡光纤干涉仪，当用相干激光器向其发射一束激光,由这两根光缆组成的干涉仪输出干涉光信号，当光缆受到外界侵扰，如：挖掘、触碰、敲打等，则干涉光的输出波形改变，并产生干涉图像，通过光探测器可检测到这一波形变化，通过软件分析变化波形的特征,可以分辩出事件的真实情况，从而达到“入侵模式识别”的效果。

适用场所：

系统所使用的传感器为无源和线缆状特别适宜在地形复杂、易燃易爆物品仓库、不规则周界区域和不宜电源进入等场所安装使用；也可埋入墙体、埋入地下等作为银行金库、弹药库和其它重要部位的防凿、防非法侵入使用；还可作为野外工作场所、营地的警戒线使用。该系统运行中不影响警戒线附近人员的正常活动。

开关量输出型振动光缆报警系统填补了我国此类产品的空白，使我国在周界安全防范技术迈上了一个新的台阶。该系统已通过公安部安全与警用电子产品质量检测中心等权威部门的检测。
